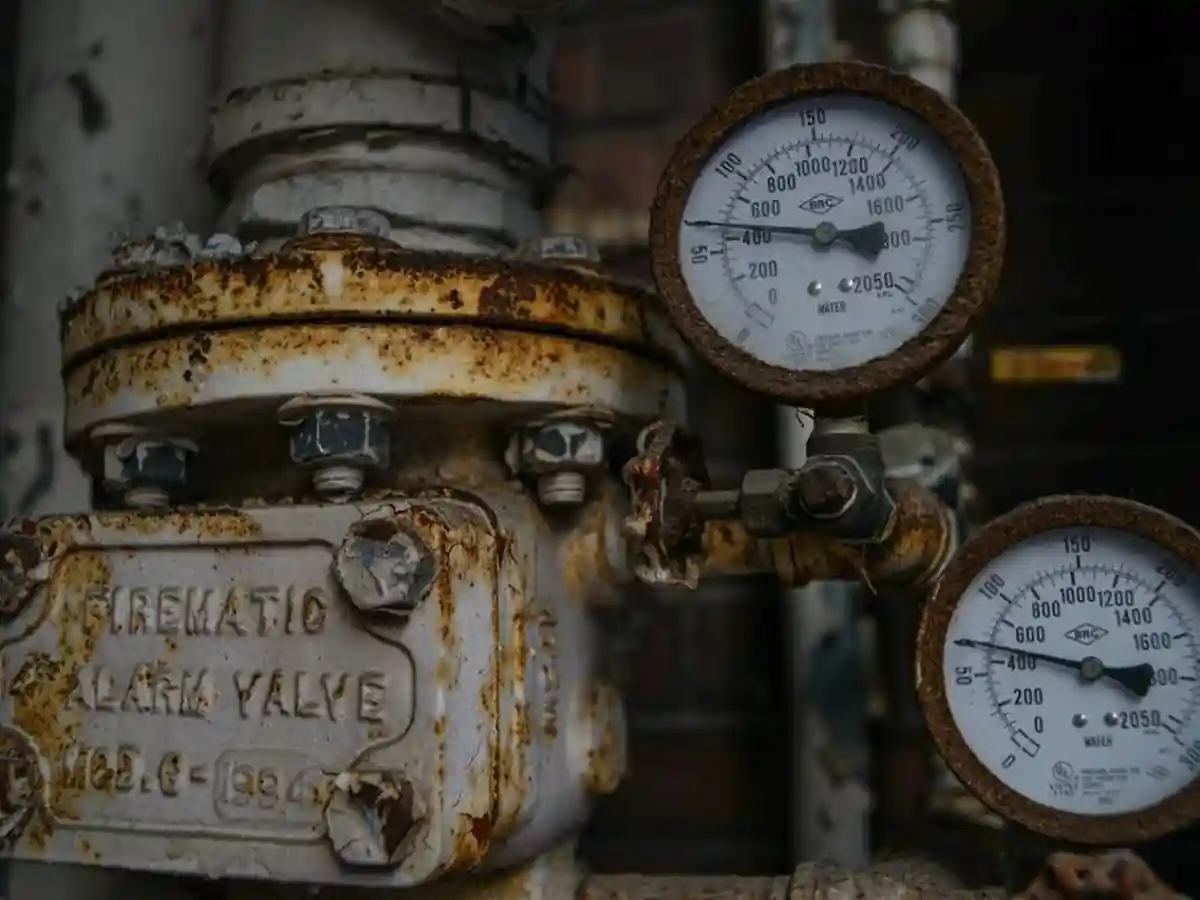

준공 도면이 없는 오래된 건물이라면 — 배관 현황을 계량기와 밸브부터 따라가며 그리는 순서

건물을 인수했는데 배관 도면이 한 장도 없거나, 있어도 수십 년 전 설계도라 실제와 맞지 않는 경우가 흔합니다. 이런 건물은 누수 수리나 증설을 의뢰할 때마다 업체가 배관을 새로 찾아야 해서 견적이 부풀기 쉽습니다.

이 글은 도면이 없는 오래된 건물에서 계량기와 밸브를 출발점으로 삼아 배관 현황을 직접 파악하고 스케치로 남기는 순서를 공사와 건물관리 관점에서 정리했습니다. 건물 규모와 구조에 따라 필요한 범위는 달라집니다.

도면이 없으면 견적 단계부터 불확실성이 커집니다

배관 위치를 모르는 상태로 공사를 발주하면 업체는 최악의 경우를 가정해 견적에 여유를 둡니다. 벽을 열고 나서야 배관이 다른 곳에 있었다는 걸 알게 되면 추가 공사와 복구 범위가 늘어나기도 합니다.

반대로 대략의 배관 경로와 밸브 위치를 건물주가 먼저 정리해 두면 업체는 현장 확인 시간이 줄고 견적 항목도 구체적으로 나옵니다. 정밀한 도면이 아니어도 손으로 그린 스케치만으로 충분히 도움이 됩니다.

조사를 시작하기 전에 건물 사용 용도와 층수, 세대 수, 증축 이력을 한 장에 적어 두세요. 증축한 부분은 배관 재질과 연결 방식이 기존과 다른 경우가 많아 따로 표시해야 합니다.

조사 인력도 미리 정하세요. 관리자 한 명이 모든 층을 돌기보다 두 명이 짝을 지어 한 명은 기록하고 한 명은 밸브와 배관을 확인하면 누락이 줄어듭니다.

조사 결과물은 처음부터 완벽할 필요가 없습니다. 첫 회차에는 밸브와 계량기만 정리해도 다음 공사의 확인 시간이 줄고, 이후 수리가 있을 때마다 한 층씩 보강해 가면 됩니다.

계량기와 주 차단밸브에서 출발합니다

수도 배관의 출발점은 건물 외부 계량기입니다. 계량기함 안의 밸브 위치와 지름, 계량기 번호를 적고, 건물로 들어가는 인입관이 어느 벽으로 들어가는지 확인하세요.

인입관이 들어간 자리 가까이에는 건물 전체를 잠그는 주 차단밸브가 있는 경우가 많습니다. 기계실이나 지하, 1층 계단 밑에서 찾아 사진을 찍고 열림과 닫힘 방향을 표시해 두세요.

계량기가 여러 개라면 각각이 어느 세대나 어느 구역을 담당하는지 확인해야 합니다. 이름표가 없다면 수도꼭지를 열어 둔 채 계량기 눈금이 움직이는 곳을 보며 맞춰 볼 수 있습니다.

가스 계량기와 가스 배관은 이 조사 대상이 아닙니다. 위치만 스케치에 표시하고 점검이나 이설은 반드시 가스 전문 업체에 맡기세요.

소방 배관은 급수 배관과 색이나 표지가 다른 경우가 많으니 섞지 않고 따로 구분해 적으세요. 구분이 어렵다면 한 줄로 합쳐 적지 말고 확실하지 않다고 표시해 두는 편이 낫습니다.

층별 입상관과 샤프트를 따라가며 밸브를 표로 만듭니다

주 차단밸브에서 위로 올라가는 굵은 관이 입상관입니다. 샤프트나 복도 끝 점검구를 열어 입상관이 몇 줄인지, 층마다 갈라지는 가지에 밸브가 있는지 기록하세요.

밸브마다 번호를 붙이고 표를 만들어 두면 좋습니다. 열 항목은 번호, 위치, 지름, 담당 구역, 잠갔을 때 영향 범위 정도면 충분하고, 영향 범위는 실제로 잠가 보고 물이 끊기는 세대를 확인해 적습니다.

밸브를 잠가 보는 조사는 입주자 공지가 먼저입니다. 짧은 시간이라도 단수가 생기므로 시간대를 정해 알리고, 확인이 끝나면 천천히 열어 수격이 생기지 않게 하세요. 층별 단수 절차는 건물 층별 단수 공지 절차 글에 정리했습니다.

오래 닫혀 있던 밸브는 굳어서 돌아가지 않거나 돌리다 손잡이가 부러지기도 합니다. 억지로 힘을 주지 말고 안 돌아가는 밸브는 따로 표시해 업체에 정비를 맡기세요.

표를 만들다 보면 이름만 있고 실제로는 아무 곳도 지키지 않는 밸브나, 도면에 없는 밸브가 나오기도 합니다. 이런 차이는 지우지 말고 비고 칸에 그대로 적어 두세요.

보이지 않는 구간은 기록과 비파괴 확인으로 채웁니다

벽과 바닥에 묻힌 배관은 눈으로 볼 수 없으니 지난 수리 기록과 입주자 증언이 단서가 됩니다. 과거에 누수가 났던 자리와 수리한 업체, 교체 범위를 물어 두면 배관 재질이 바뀐 구간을 짐작할 수 있습니다.

위치를 꼭 알아야 하는 구간은 배관 탐지 장비나 내시경 카메라 같은 비파괴 방법을 업체에 의뢰할 수 있습니다. 어떤 방법이 맞는지와 비용은 구조와 재질에 따라 다르니, 조사 범위를 정해 같은 조건으로 견적을 받아 비교하세요.

급수 배관이 끝나는 자리도 확인하세요. 옥상 물탱크나 저수조, 가압펌프로 이어지는 구간은 건물 전체 단수와 직결되므로 위치와 차단 방법을 따로 기록해야 합니다.

오수 배관은 청소구와 맨홀 위치를 기준으로 방향을 추정합니다. 청소구가 없다면 막힐 때마다 바닥을 깨야 하는 구조일 수 있어, 이 사실 자체를 현황에 적어 두는 것이 중요합니다.

추정으로 채운 구간은 확정된 구간과 다른 색으로 표시하세요. 나중에 공사 중 실제 위치가 확인되면 그때 고쳐 쓰면 되고, 추정을 사실처럼 적어 두는 것이 가장 위험합니다.

스케치를 도면으로 정리하고 점검 순서까지 남깁니다

현장에서 그린 스케치는 층별 평면 위에 배관 경로와 밸브 번호를 옮겨 한 장씩 정리합니다. 전문 도면 프로그램이 없어도 손그림을 사진으로 찍어 번호표와 함께 보관하면 충분합니다.

이 자료는 건물 이력과 함께 보관하는 것이 좋습니다. 수리 후 어디를 바꿨는지 덧붙이는 방법은 건물 배관 수리 이력카드 글을 참고하세요.

순서를 요약하면 건물 개요를 적고, 계량기와 주 차단밸브를 찾고, 입상관과 밸브를 표로 만들고, 영향 범위를 확인하고, 묻힌 구간은 기록과 비파괴 확인으로 채우고, 층별 스케치와 사진을 보관하는 것입니다.

새로 알게 된 사실이 생길 때마다 스케치를 고치는 습관이 중요합니다. 담당자가 바뀌어도 이 자료가 이어지면 다음 공사 때 현장 확인 시간과 견적 불확실성이 크게 줄어듭니다.
