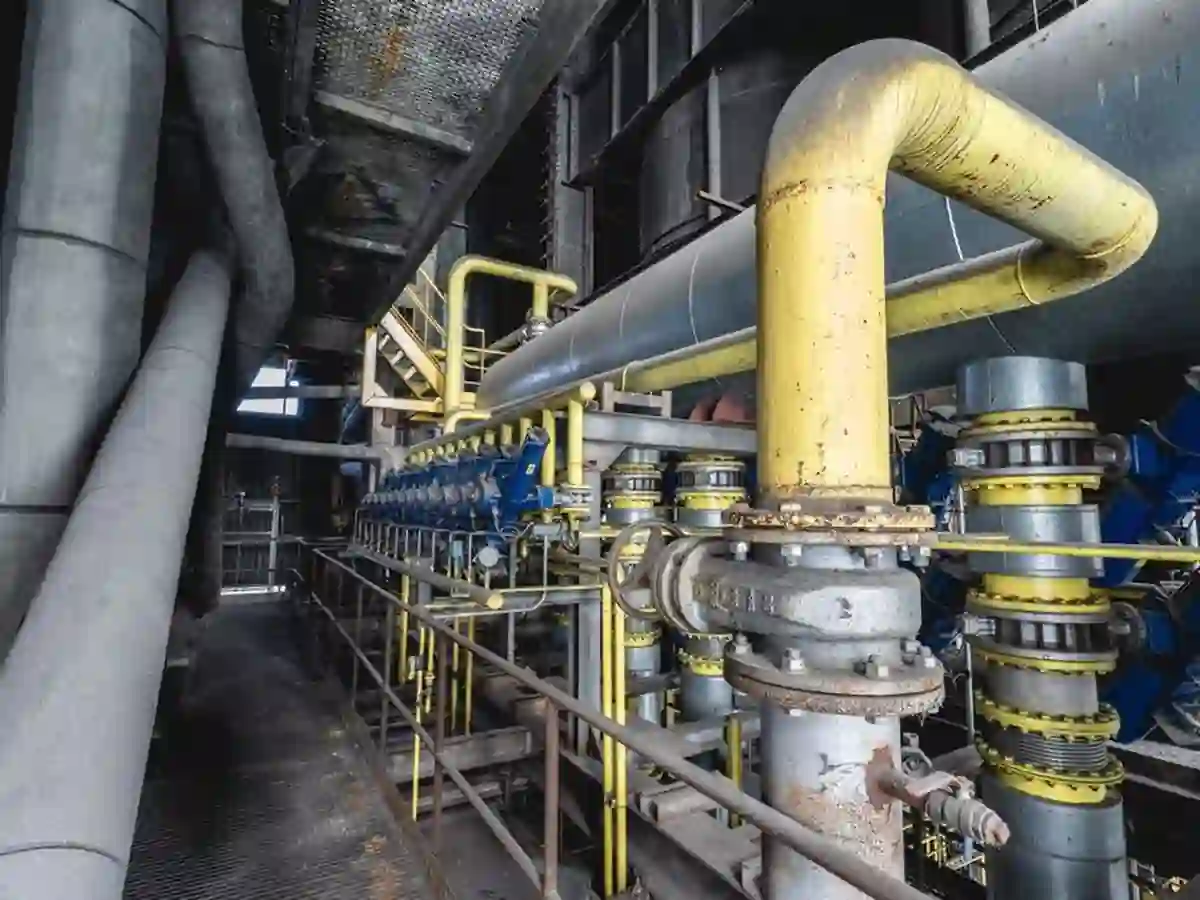

건물 노출 배관에 유체 이름과 흐름 방향 표시가 없다면 — 공사 전에 배관 식별 표시부터 정합니다

기계실이나 파이프 샤프트에 들어가 보면 같은 굵기의 배관이 나란히 지나는데 어느 것이 급수이고 어느 것이 오수인지 알려 주는 표시가 없는 건물이 많습니다. 담당자가 바뀌면 그 구분은 기억에서 먼저 사라집니다.

이런 건물에서 보수 공사를 발주하면 첫날 작업의 절반이 어느 관이 어느 관인지 확인하는 일에 쓰입니다. 공사에 들어가기 전에 식별 표시를 정리해 두면 얻는 것이 무엇인지, 어떤 순서로 정하는지 건물 관리 쪽 관점에서 풀어 보겠습니다.

표시가 없으면 공사 중에 생기는 일

가장 큰 위험은 잘못된 관을 잠그거나 자르는 일입니다. 급수관으로 알고 밸브를 닫았는데 소방용수 배관이었다면 건물의 방재 설비가 한동안 멈춥니다. 반대로 사용 중인 관을 폐관으로 착각해 절단하면 해당 층이 단수됩니다.

도면이 있어도 현장과 어긋나는 경우가 많습니다. 증축과 용도 변경을 거치며 관이 옮겨졌는데 도면은 그대로인 사례가 흔하므로, 도면만 믿고 작업자가 판단하게 두기보다 현장에 표시를 직접 남기는 편이 정확합니다.

무엇을 표시해야 하는가

표시에 넣는 정보는 대체로 세 가지입니다. 관 안을 흐르는 유체의 이름, 흐르는 방향을 보여 주는 화살표, 그리고 필요하면 어느 계통에 속하는지 알려 주는 번호입니다. 유체 이름은 급수, 온수, 오수, 우수, 소방처럼 읽는 사람이 바로 알 수 있는 말로 적습니다.

색으로 구분하는 방식도 쓰이지만 색만 믿는 것은 위험합니다. 도장은 세월이 지나면 바래고, 건물마다 정해 둔 색이 다르기 때문입니다. 색은 보조 수단으로 쓰고 글자 표시를 함께 붙여 두는 쪽이 낫습니다.

법과 기준에서 요구하는 표시 방식은 설비 종류와 용도에 따라 다르므로, 소방이나 가스처럼 별도 규정이 있는 계통은 해당 규정을 먼저 확인하세요. 이 글에서 다루는 것은 건물 관리 차원에서 일반 급배수 배관에 적용하는 기본 원칙입니다.

이미 표시가 있는 건물이라면 낡은 표시를 그대로 두지 말고 현재 상태와 맞는지 한 번 대조하세요. 옛 용도의 표시가 남아 있으면 없는 것보다 위험합니다. 틀린 표시는 작업자를 확신을 가지고 잘못된 쪽으로 이끌기 때문입니다.

점검 주기도 함께 정해 두는 것이 좋습니다. 연 1회 정기 점검 때 표시가 떨어지거나 가려지지 않았는지 사진으로 남기면, 다음 공사 때 현장 대조에 걸리는 시간을 줄일 수 있습니다.

어디에, 몇 미터마다 붙이나

정해진 간격이 하나로 있다고 말하기는 어렵습니다. 현장에서는 보통 관이 벽을 통과하기 직전과 직후, 분기점 옆, 밸브 근처, 그리고 긴 직선 구간의 중간에 붙입니다. 사람이 고개를 들어 읽을 수 있는 높이와 방향인지도 중요합니다.

표시를 붙이는 면은 점검구에서 올려다보는 쪽으로 정하세요. 배관 위쪽에 붙이면 바닥에서는 볼 수 없고, 벽 쪽으로 붙이면 읽으려고 몸을 구부려야 합니다. 시공업체와 함께 한 구간을 먼저 시험 삼아 붙여 보고 읽히는지 확인한 뒤 나머지에 적용하세요.

표시 자재는 부착 후에 쉽게 떨어지지 않아야 하고, 보온재 위에 붙일 때는 보온재 표면 재질과 맞는지도 봐야 합니다. 습기가 많은 지하 기계실에서는 종이 라벨이 금방 들뜨므로 내구성이 있는 자재를 시공사와 상의하세요.

밸브에는 관과 별도로 이름표를 달고, 그 밸브가 어느 구역의 물을 잠그는지 적어 둡니다. 밸브 번호와 도면의 밸브 번호가 일치해야 하므로 표시를 붙이는 날 도면도 같이 고쳐 쓰는 것을 원칙으로 삼으세요.

세입자와 입주사에게 알려야 할 부분

표시 작업은 대부분 공용 공간에서 이뤄지지만, 세대 안이나 임차 공간을 지나는 관이 있으면 입주자에게 미리 알려야 합니다. 작업자가 들어가 표시를 붙이고 사진을 찍는 일도 출입이 필요하기 때문입니다. 공지에는 날짜, 작업 시간, 출입이 필요한 범위를 적어 두세요.

상가 건물이라면 임차인이 자기 구역의 배관 일부를 바꾸었을 수 있습니다. 이때는 임차인이 보관한 시공 기록이나 사진이 현장 대조에 큰 도움이 됩니다. 기록이 없다고 하면 그 구간은 확인되지 않은 관으로 분류해 따로 적어 두는 것이 안전합니다.

공사 전에 정해 둘 순서

먼저 도면과 현장을 대조해 관의 계통을 확인합니다. 사용 중인 관과 쓰지 않는 관을 가려내고, 확신이 서지 않는 관은 시공사에 확인 방법을 묻습니다. 이 과정에서 새로 알게 된 사실은 도면 위에 날짜와 함께 적어 둡니다.

그다음 표시 방식을 건물 관리 문서에 한 줄로 정해 둡니다. 어떤 말로 적고 어떤 방향 표기를 쓰는지를 정해 두면, 나중에 다른 업체가 와도 같은 방식으로 이어서 표시할 수 있습니다. 표시 자재는 수분과 열에 견디는 것을 쓰는지 확인하세요.

공사가 끝나면 변경된 구간의 표시를 다시 붙이고 사진으로 남깁니다. 표시를 정리하는 비용은 공사 규모와 건물 구조에 따라 크게 달라지므로 견적을 받을 때 표시 작업이 포함되었는지 별도 항목으로 확인하는 것이 좋습니다.

실제로 표시를 정리하려는 건물주는 먼저 한 층이나 한 계통만 골라 시범으로 진행해 보세요. 걸리는 시간과 자재 요구량을 알고 나면 전체 견적을 비교하기가 훨씬 쉬워집니다.

정리하면 이렇게 진행합니다

도면과 현장 대조, 사용 관과 폐관 구분, 표시 방식 문서화, 시험 구간 부착, 전체 부착과 도면 갱신 순서로 진행하면 됩니다. 표시는 한 번 붙이고 끝나는 일이 아니라 공사가 있을 때마다 고쳐 쓰는 건물의 기록입니다.

표시가 되어 있는 건물은 다음 담당자도 첫날부터 일을 시작할 수 있습니다. 보수가 필요한 날 작업자가 관을 헤매며 쓰는 시간을 줄이는 것이 결국 건물주와 세입자 모두의 비용을 줄이는 길입니다.
