처진 노출 배관 이음부에 물이 맺힌다면 — 배관 행거 간격과 지지 구조부터 점검합니다

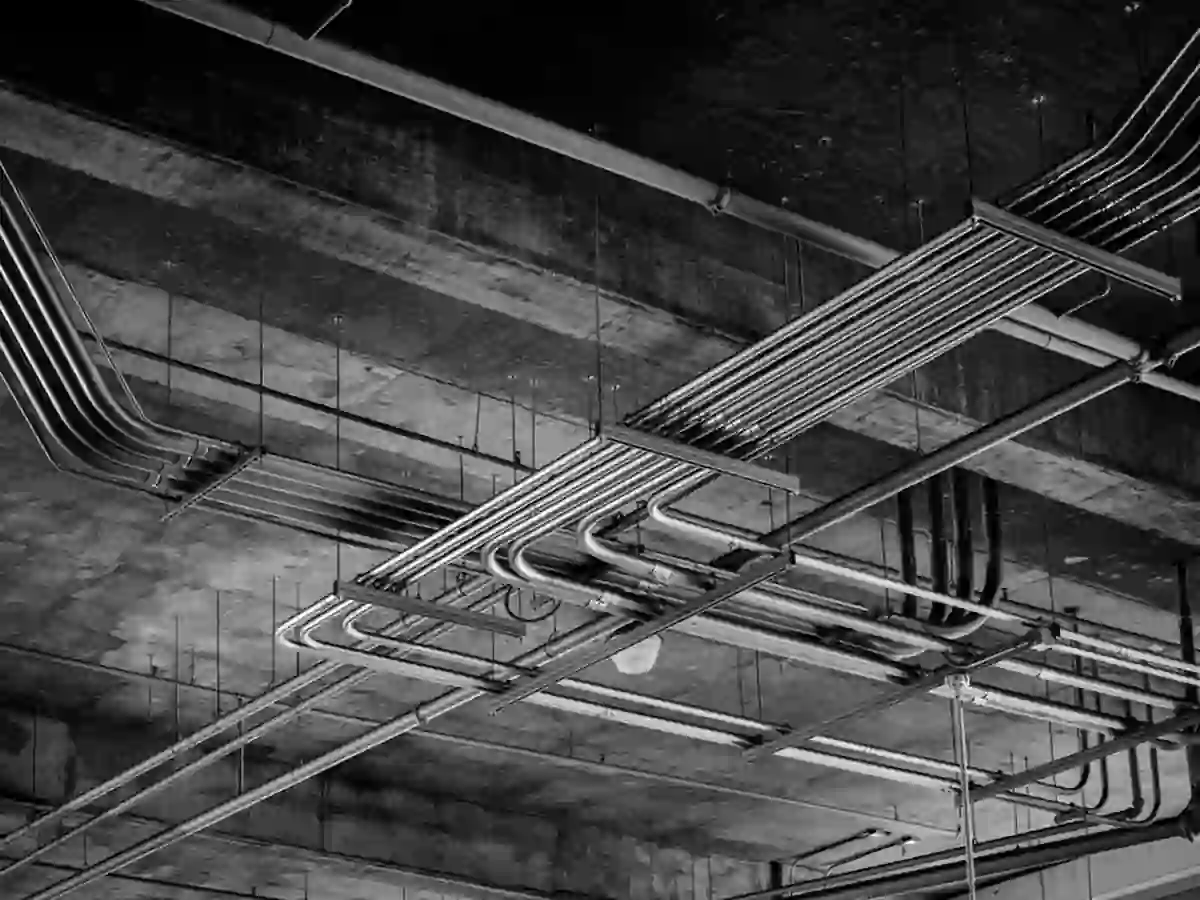

기계실이나 주차장 천장을 지나는 노출 배관이 눈에 띄게 처져 있고 이음부 아래에 물방울 자국이 남아 있다면, 배관 자체보다 배관을 받치는 구조부터 의심해야 합니다. 이음부에서 물이 맺히는 일은 관이 낡아서 생기기도 하지만, 무게가 한 곳으로 쏠려 이음 부위가 계속 당겨지면서 생기는 경우도 많습니다.

건물 관리자는 누수 지점만 보수하고 끝내기 쉬운데, 지지 구조가 그대로면 같은 자리에서 다시 샙니다. 이 글은 행거와 지지대가 어떤 역할을 하는지, 처짐을 어떻게 발견하고 공사 범위를 어떻게 정해야 하는지를 관리 관점에서 정리했습니다.

행거는 배관 무게를 건물 구조로 넘기는 장치입니다

수평으로 뻗은 배관은 관 자체와 그 안에 찬 물의 무게를 계속 받습니다. 이 무게를 일정한 간격으로 천장 슬래브나 보에 전달하는 부품이 행거이고, 벽이나 기둥 쪽에서 받치는 부품을 지지대 또는 브라켓이라 부릅니다.

행거 사이가 멀어지면 그 사이 구간의 관이 아래로 휘면서 이음부에 굽힘 힘이 걸립니다. 나사 이음이나 플랜지 이음은 이런 힘을 오래 견디도록 만들어진 구조가 아닙니다.

그래서 배관 공사에서는 관경과 재질, 채워지는 유체에 따라 행거 간격을 정해 두고, 그 기준을 도면이나 시방서에 적어 둡니다. 구체적인 간격 수치는 재질과 관경마다 달라서, 해당 건물의 설계도서와 적용 기준을 확인해야 합니다.

처짐이 생기는 전형적인 경로

가장 흔한 경우는 시공 당시부터 간격이 넓었거나 일부 행거가 빠져 있었던 경우입니다. 공사 중 다른 설비와 간섭해 행거를 떼어 냈다가 다시 달지 않는 사례가 현장에서 종종 확인됩니다.

시간이 지나 생기는 원인도 있습니다. 행거 볼트가 진동으로 풀리거나, 고정용 앵커가 콘크리트에서 빠지거나, 금속 행거가 부식되어 끊어지면 그 구간이 한꺼번에 내려앉습니다.

배관 교체 후 관경이 커졌는데 기존 행거를 그대로 재사용한 경우도 있습니다. 더 무거워진 관을 예전 간격으로 받치면 설계 의도보다 처짐이 커집니다.

현장에서 눈으로 확인하는 신호

수평이어야 할 배관을 한쪽 끝에서 바라보았을 때 가운데가 아래로 늘어져 보이면 처짐이 있는 것입니다. 배관 아래 바닥에 떨어진 물방울 자국이나 녹물 얼룩도 같은 자리에서 반복된다면 지지 문제를 의심할 만합니다.

행거 볼트가 헐겁게 돌아가는지, 앵커 주변 콘크리트에 금이 갔는지, 행거 본체에 녹이 붉게 올라왔는지를 점검표에 나눠 기록해 두세요. 사진과 위치를 함께 남겨야 공사 범위를 정할 때 근거가 됩니다.

가동 중에 소리가 나는 것도 신호입니다. 펌프 가동이나 수압 변동 때 배관이 미세하게 움직이며 내는 마찰음은 지지가 부족하다는 뜻일 수 있습니다.

점검은 한 번에 끝내기보다 계절이 바뀔 때마다 같은 구간을 같은 각도로 찍어 비교하는 방식이 좋습니다. 처짐이 조금씩 늘고 있는지, 이미 멈췄는지를 사진으로 가를 수 있기 때문입니다.

특히 온수 배관은 온도 변화로 길이가 늘었다 줄었다 하므로 행거에 걸리는 힘이 더 큽니다. 열에 의한 움직임을 받아 줄 여유가 있는지도 같이 보아야 합니다.

보수 범위는 이음부 교체와 지지 보강으로 나뉩니다

물이 맺히는 이음부만 교체하면 증상은 일시적으로 사라지지만 원인은 남습니다. 공사 견적을 받을 때는 이음부 보수와 행거 추가·재설치가 별도 항목으로 적혀 있는지 확인해야 합니다.

지지 보강을 넣을 때는 기존 행거 사이에 새 행거를 추가하는 방식이 있고, 전 구간의 행거를 새로 계획해 재시공하는 방식이 있습니다. 처짐이 넓은 범위에 걸쳐 있다면 전 구간 재계획이 더 확실하지만 공사 기간과 단수 일정이 늘어납니다.

공사 전에 구조 담당자나 건축 쪽 전문가의 확인이 필요한 경우도 있습니다. 앵커를 새로 박는 슬래브 위치가 설계상 제한 구간인지 알아야 하기 때문입니다.

비용은 배관 길이, 설치 높이, 고소 작업 장비 필요 여부에 따라 달라지므로 일률적인 금액을 말하기 어렵습니다. 견적서에 구간별 수량이 적혀 있는지를 기준으로 업체를 비교하는 편이 안전합니다.

시공사에는 보수 후 행거 배치도를 요청해 두세요. 다음 담당자가 바뀌어도 어디에 무엇이 새로 들어갔는지 알 수 있어, 관리 이력이 끊기지 않습니다.

세입자와 이웃 호실에 미치는 영향

처진 배관이 임대 호실 위를 지나는 건물이라면 누수가 세입자 영업 공간으로 떨어질 수 있습니다. 천장 마감재가 젖거나 전기 설비 위로 물이 맺히면 피해 범위가 배관 보수비를 넘어서기도 합니다.

그래서 점검 결과는 건물주와 관리 주체가 같이 보관하고, 영향받는 호실에는 보수 일정을 미리 알리는 편이 좋습니다. 공사 중 단수가 필요하면 별도의 공지 절차를 따로 잡아야 합니다.

보수 전에 이미 젖은 자재나 피해 사진이 있다면 기록해 두세요. 나중에 원인이 지지 구조인지 이음부 노후인지를 가릴 때 시점별 증거가 됩니다.

점검 순서 요약

먼저 처진 구간과 물 맺힘 자리를 도면에 표시하고 사진으로 기록합니다. 다음으로 행거 볼트와 앵커, 부식 상태를 확인해 이음부 문제와 지지 문제를 나눕니다.

이음부 보수와 지지 보강을 별도 견적으로 받고, 설계도서의 행거 간격 기준을 업체에 요청해 비교하세요. 공사 후에는 같은 구간을 다시 촬영해 보수 전후를 기록으로 남겨 두면 다음 점검 때 그대로 쓸 수 있습니다.

끝으로 이 점검을 연 단위 정기 업무로 넣어 두는 것을 권합니다. 지지 구조는 눈에 띄는 고장이 나기 전까지 아무도 들여다보지 않는 부분이라, 일정이 없으면 계속 미뤄집니다.

기록이 쌓이면 다음 대수선이나 배관 전면교체 때 행거 계획을 새로 세우는 자료로도 그대로 활용할 수 있습니다.
