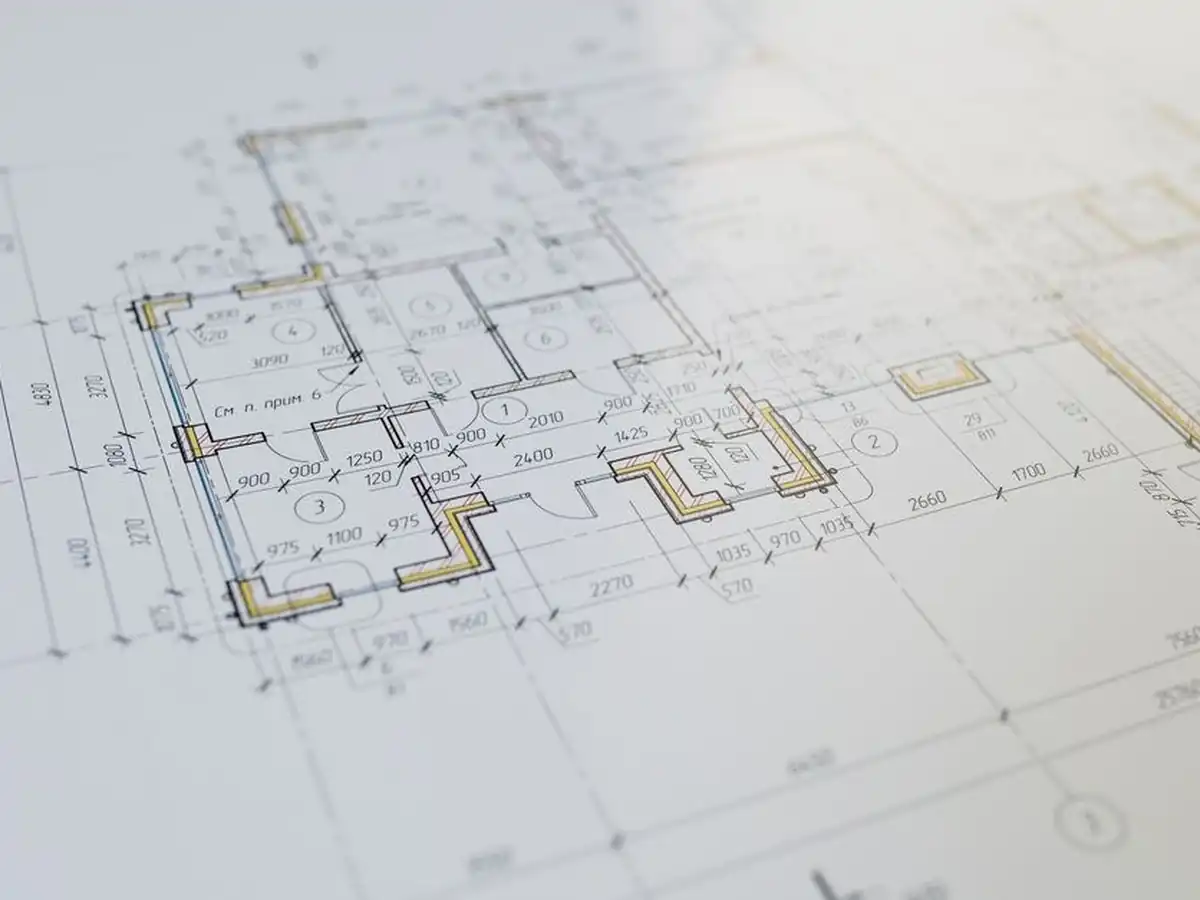

벽과 바닥에 묻은 배관, 준공 도면에 위치를 남겨야 합니다 — 매립 전 사진 촬영과 도면 기재 항목

배관 공사가 끝나고 몇 년 뒤 누수가 생겼는데, 벽을 어디까지 열어야 할지 아무도 모르는 경우가 있습니다. 시공한 사람은 바뀌었고 도면에는 배관이 그려져 있지 않거나, 그려져 있어도 실제와 다릅니다.

벽과 바닥에 묻은 배관은 마감이 끝나면 눈으로 확인할 방법이 없습니다. 그래서 공사 과정에서 위치를 기록하는 일은 선택이 아니라, 나중에 건물을 관리할 사람을 위한 준비입니다.

매립 배관은 마감 전에만 볼 수 있습니다

바닥 방수와 몰탈, 벽 타일과 석고보드가 올라가면 배관은 더 이상 보이지 않습니다. 이 시점이 지나면 위치를 확인하려면 마감을 깨야 합니다.

탐지 장비로 대략의 위치를 찾을 수는 있지만, 재질과 깊이에 따라 정확도에 차이가 있습니다. 기록이 있으면 불필요하게 넓게 철거하지 않고 필요한 자리만 열 수 있습니다.

철거하는 비용만의 문제가 아닙니다. 바닥을 깨면 방수층이 손상돼 다시 방수 공사를 해야 하고, 사용 중인 건물이라면 세입자의 불편과 영업 중단까지 이어집니다. 기록 한 장이 그 범위를 줄여 줄 수 있습니다.

마감 전에 촬영해 둘 장면은 정해져 있습니다

사진은 배관이 보이는 마지막 순간에 찍어야 합니다. 배관 전체가 한 장에 들어오는 넓은 사진과, 이음부와 밸브 위치가 보이는 가까운 사진을 함께 남기는 편이 좋습니다.

기준점이 되는 벽 모서리나 기둥, 문틀이 같이 나오게 찍고, 줄자를 대고 찍으면 나중에 거리를 가늠할 수 있습니다. 사진 파일 이름에는 날짜와 층, 실 이름을 넣어 두세요.

촬영은 공사 담당자에게만 맡기기보다 건물 관리자가 일정을 알고 있어야 합니다. 배관 시공이 끝난 직후와 방수 시공 전 사이는 며칠 되지 않을 수 있으므로, 시공사에게 마감 전날 연락을 달라고 미리 요청해 두세요.

촬영과 함께 현장에서 간단한 메모를 남기는 것도 좋습니다. 사진만 보면 어느 층 어느 실인지 헷갈리기 쉬우므로, 사진 번호와 위치를 적은 메모를 도면 사본에 같이 붙여 두면 나중에 맞춰 보기 쉽습니다.

도면에는 이런 항목을 적어 둡니다

준공 도면에 배관 경로를 그리는 것만으로는 부족하고, 함께 적어야 할 항목이 있습니다. 배관 재질과 관경, 용도(급수·급탕·오수·우수), 밸브와 청소구의 위치, 기준 벽에서의 거리를 표기하면 현장을 모르는 사람도 읽을 수 있습니다.

설계도와 달라진 부분은 별도로 표시하는 것이 중요합니다. 공사 중 현장 사정으로 경로가 바뀌는 일은 흔한데, 그 변경이 도면에 반영되지 않으면 오히려 도면이 오해를 만듭니다.

청소구나 점검구가 어디에 있는지도 반드시 표시해야 합니다. 막힘이나 누수가 생겼을 때 가장 먼저 필요한 정보가 그 위치이고, 이 정보는 건물 관리 인수인계에서도 가장 자주 빠지는 항목입니다. 샤프트에 점검구가 없는 건물이라면 점검구 설치 전 위치와 방화구획 확인도 함께 보세요.

임대 건물이나 상가처럼 입주자가 바뀌는 곳에서는 기록의 가치가 더 커집니다. 세입자가 배관 위치를 모른 채 칸막이나 설비를 설치하다 배관을 건드리는 사고가 생기기도 하고, 그때 책임을 가리는 근거도 기록에서 나옵니다.

기록을 만드는 데 큰 비용이 드는 것은 아닙니다. 휴대전화 사진과 줄자, 도면 사본이면 시작할 수 있고, 중요한 것은 마감 직전이라는 시점을 놓치지 않는 일입니다.

시공사와 관리자가 나눠 보관합니다

종이 도면은 접히고 번지기 쉬우니 스캔본을 만들어 건물 관리 폴더에 같이 넣어 두는 편이 안전합니다. 파일 형식은 누구나 열 수 있는 PDF와 이미지로 통일하고, 폴더 이름에 공사 연도와 구간을 적어 두면 찾기 쉽습니다.

기록은 시공사에게만 맡기지 말고 건물 관리자도 한 부 받아 두어야 합니다. 시공사가 연락이 끊기거나 사업을 접으면 기록도 함께 사라지기 때문입니다.

공사 계약 단계에서 준공 도면과 매립 전 사진을 인계 항목으로 넣어 두면 요구하기 쉽습니다. 수압시험 기록도 함께 받아 두려면 마감 전 수압시험 기준을, 하자 보증 기간과 연결해 보관하려면 하자보수 기간과 남겨야 할 기록을 참고하세요.

이후 수리가 생길 때마다 같은 기록 묶음에 이어 적는 방법은 배관 수리 이력카드 항목과 보관 기준에 정리해 두었습니다.

작은 공사라고 생략하지 마세요. 화장실 하나, 싱크대 한 곳을 고치는 공사도 벽 안의 배관 경로가 바뀔 수 있고, 그 작은 변경이 몇 년 뒤 가장 찾기 어려운 누수의 원인이 되곤 합니다. 규모와 상관없이 같은 순서로 남기는 습관이 관리 비용을 줄입니다.

보관 위치도 정해 두세요. 관리사무실 캐비닛과 공유 폴더처럼 후임자가 반드시 열어 보는 두 곳에 나눠 두면 한쪽이 사라져도 다른 쪽이 남습니다.

공사 마감 전 기록 점검 순서 요약

첫째, 마감 일정이 잡히면 배관 확인과 촬영 날짜를 공정표에 먼저 넣습니다. 둘째, 배관이 보이는 상태에서 넓은 사진과 가까운 사진을 줄자와 기준점과 함께 남깁니다.

또한 공사 후 소규모 수리나 이전 공사로 배관이 바뀌었다면 같은 방식으로 도면을 고쳐 적어야 합니다. 도면이 한 번 틀어지면 그 뒤의 기록도 신뢰하기 어려워지므로, 변경이 생길 때마다 날짜와 사유를 함께 남기세요.

기록을 받았다면 한 번은 실제 현장과 맞는지 대조하세요. 점검구와 밸브 위치가 도면과 같은지 눈으로 확인해 두면 기록의 신뢰도가 올라가고, 틀린 부분은 그 자리에서 고칠 수 있습니다.

셋째, 설계와 달라진 경로는 그 자리에서 도면에 표시합니다. 넷째, 준공 때 도면과 사진 묶음을 시공사와 관리자가 각각 한 부씩 받아 보관합니다. 가스 배관과 보일러 내부 설비는 기록 여부와 상관없이 자격을 갖춘 전문 기사에게 맡겨야 합니다.
